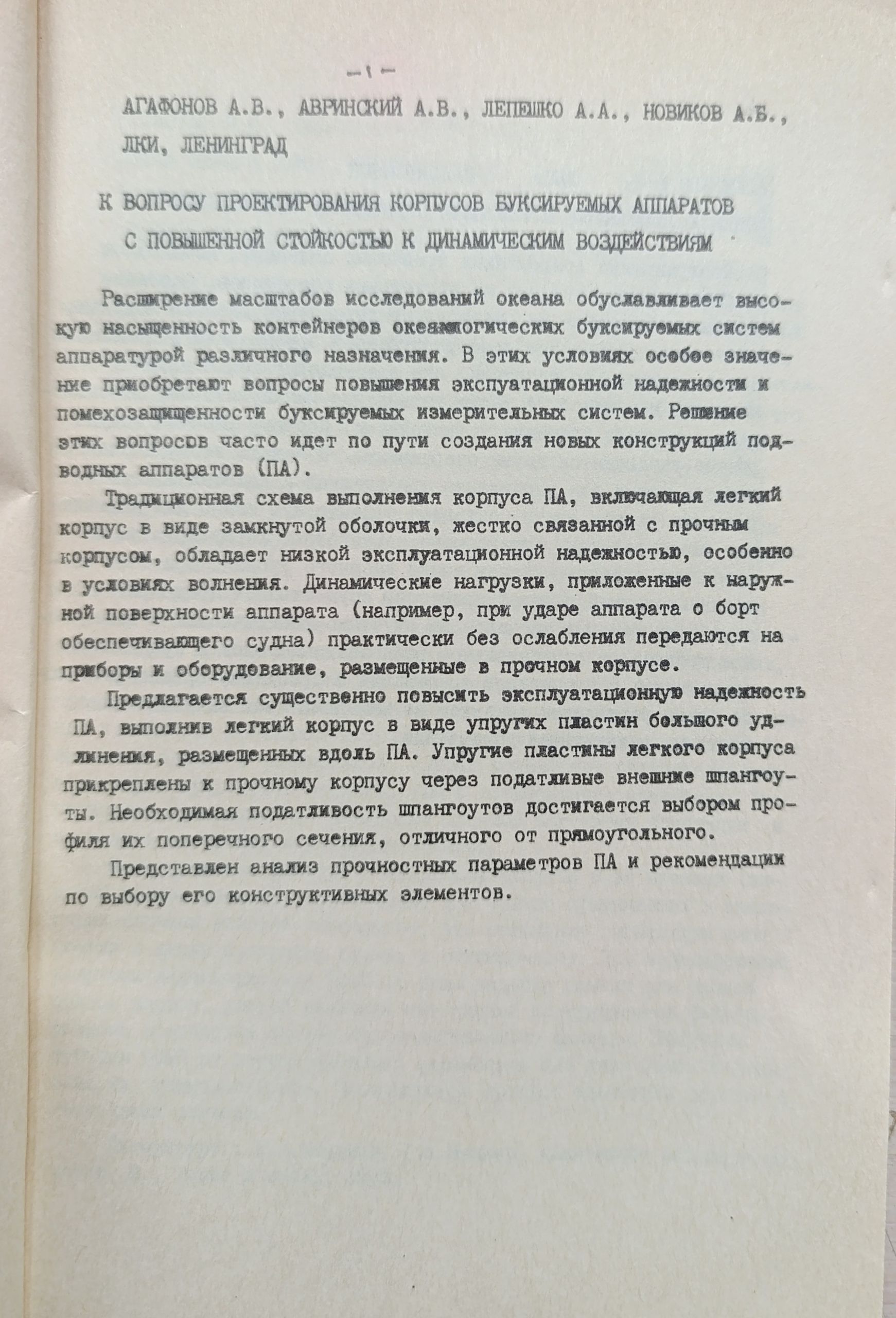

К вопросу проектирования корпусов буксируемых аппаратов с повышенной стойкостью к динамическим воздействиям

Описание

Академия наук СССР, Институт океанологии им. П. П. Ширшова. Сборник тезисов докладов Всесоюзной школы по техническим средствам и методам изучения океана. Tом 1.

Расширение масштабов исследований океана обуславливает высокую насыщенность контейнеров океанологических буксируемых систем аппаратурой различного назначения. В этих условиях особое значение приобретают вопросы повышения эксплуатационной надежности и помехозащищенности буксируемых измерительных систем. Решение этих вопросов часто идет по пути создания новых конструкций подводных аппаратов (ПА).

Традиционная схема выполнения корпуса ПА, включающая легкий корпус в виде замкнутой оболочки, жестко связанной с прочным корпусом, обладает низкой эксплуатационной надежностью, особенно в условиях волнения. Динамические нагрузки, приложенные к наружной поверхности аппарата (например, при ударе аппарата о борт обеспечивающего судна) практически без ослабления передаются на приборы и оборудование, размещенные в прочном корпусе.

Предлагается существенно повысить эксплуатационную надежность ПА, выполнив легкий корпус в виде упругих пластин большого удлинения, размещенных вдоль ПА. Упругие пластины легкого корпуса прикреплены к прочному корпусу через податливые внешние шпангоуты. Необходимая податливость шпангоутов достигается выбором профиля их поперечного сечения, отличного от прямоугольного.

Представлен анализ прочностных параметров ПА и рекомендации по выбору его конструктивных элементов.
